CDH103R sērija ir īpaši-zema-profila SMD ekranēta jaudas induktors. Tam ir 10,0 mm × 10,2 mm pēdas nospiedums un īpaši plāns 2,8 mm augstums. Šis īpaši-zemais profils padara to par izcilu risinājumu augstuma-kritiskajām vajadzībām.
Neraugoties uz savu plānu dizainu, sērija CDH103R nodrošina izcilu augstas{1}strāvas veiktspēju ar piesātinājuma strāvu (Isat) līdz 11,2 A. Tā slēgtā magnētiskās ķēdes dizains samazina EMI, un tas piedāvā lielāku strāvas stiprumu nekā parastie līdzīga izmēra induktori. Tā ir ideāla izvēle strāvas ķēdēm plānos piezīmjdatoros, plakanā ekrāna{5}}televizoros un citās augsta-blīvuma un zema profila{7}}ierīcēs. Šim lielas strāvas smd induktoram ir izturīga induktora spole, un tajā ir iekļautas tādas populāras vērtības kā 10uh smd jaudas induktors (CDH103R-100M).
Galvenās iezīmes
Īpaši-zems profils:Maksimālais augstums 2,8 mm, ideāli piemērots dizainiem ar ierobežotu augstumu.
Magnētiski ekranēts:Slēgtas magnētiskās ķēdes dizains zemam EMI.
Augsta piesātinājuma strāva:Nomināls līdz 11,2 A, pat ar plānu profilu.
10 mm nospiedums:10,0 mm × 10,2 mm iepakojums.
Augstāks pašreizējais vērtējums:Pārspēj parastos tāda paša izmēra indukcijas.
Saderīgs ar RoHS.
Lietojumprogrammas
CDH103R īpaši-plānais, spēcīgas-strāvas dizains ir optimizēts jaudas-blīviem, zema-profila līdzstrāvas-līdzstrāvas pārveidotājiem, un tas ir lielisks SMD ekranētais strāvas induktors:
Piezīmjdatori un grafiskās kartes
1
>>
Plakanie{0}}ekrāna televizori, zilo-staru disku ierakstītāji, televizora pierīces
2
>>
Automobiļu sistēmas
3
>>
Nākamās{0}}paaudzes mobilās ierīces (piemēram, mobilā TV, digitālās kameras)
4
>>
Telekomunikāciju bāzes stacijas
5
Elektriskās īpašības
|
Daļas Nr. |
Induktivitāte (L₀) (µH) |
Pārbaudes stāvoklis (frekvence, spriegums) |
DCR (mΩ) MAX. |
Piesātinājuma strāva (Isat) (A) TYP. |
|
CDH103R-0R8N |
0.8 ± 30% |
100 KHz, 0,25 V |
11.4 |
11.2 |
|
CDH103R-1R5N |
1.5 ± 30% |
100 KHz, 0,25 V |
14.7 |
8 |
|
CDH103R-2R2N |
2.2 ± 30% |
100 KHz, 0,25 V |
16.9 |
6.7 |
|
CDH103R-3R3N |
3.3 ± 30% |
100 KHz, 0,25 V |
21 |
5.56 |
|
CDH103R-4R7N |
4.7 ± 30% |
100 KHz, 0,25 V |
30 |
4.65 |
|
CDH103R-6R8N |
6.8 ± 30% |
100 KHz, 0,25 V |
35 |
3.84 |
|
CDH103R-8R2N |
8.2 ± 30% |
100 KHz, 0,25 V |
50 |
3.54 |
|
CDH103R-100M |
10 ± 20% |
100 KHz, 0,25 V |
59 |
3.18 |
|
CDH103R-150M |
15 ± 20% |
100 KHz, 0,25 V |
91 |
2.6 |
|
CDH103R-220M |
22 ± 20% |
100 KHz, 0,25 V |
143 |
2.16 |
|
CDH103R-330M |
33 ± 20% |
100 KHz, 0,25 V |
200 |
1.74 |
|
CDH103R-470M |
47 ± 20% |
100 KHz, 0,25 V |
299 |
1.43 |
|
CDH103R-560M |
56 ± 20% |
100 KHz, 0,25 V |
325 |
1.36 |
|
CDH103R-680M |
68 ± 20% |
100 KHz, 0,25 V |
429 |
1.22 |
|
CDH103R-820M |
82 ± 20% |
100 KHz, 0,25 V |
494 |
1.14 |
|
CDH103R-101M |
100 ± 20% |
100 KHz, 0,25 V |
680 |
1.02 |
|
CDH103R-121M |
120 ± 20% |
100 KHz, 0,25 V |
750 |
0.89 |
|
CDH103R-151M |
150 ± 20% |
100 KHz, 0,25 V |
870 |
0.84 |
Piezīmes:
Pārbaudes apstākļi:Visi testa dati attiecas uz 25 grādu apkārtējo vidi.
Darba temperatūras diapazons:-40 grādi līdz +125 grādi (apkārtējās vides un pašas temperatūras paaugstināšanās).
Isat (piesātinājuma strāva):Līdzstrāva (A), kuras dēļ L₀ samazināsies par aptuveni 35%.
Temperatūras ierobežojums:Detaļu temperatūra (apkārtējā + temperatūras paaugstināšanās) nedrīkst pārsniegt 125 grādus sliktākajos{2}}darbības apstākļos.

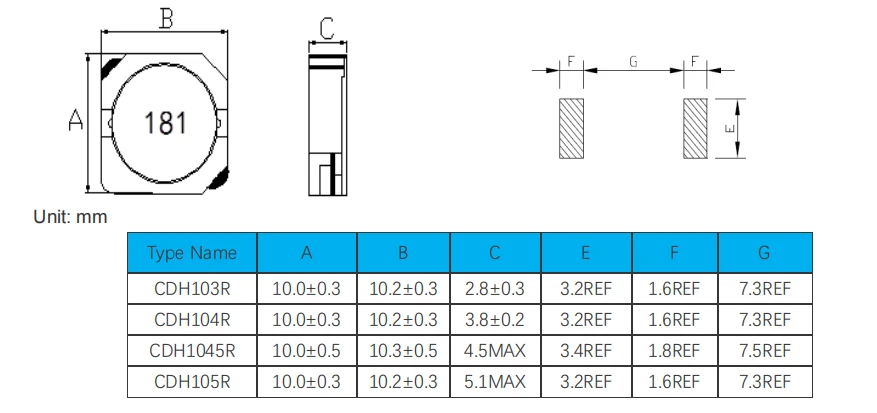

Forma un izmēri
Iepakojums
Iepakojums:Reljefs Carrier lente
Ruļļa diametrs (A):330 mm
Lentes platums (W):24 mm
Daudzums/spole:1000 gab
Lodēšanas pārplūdes profils
Priekšsildīšanas stāvoklis:150-180 grādi / 2 min.
Maksimālā temperatūra:260 grādi ± 3 grādi (maks. 10 s).
Laiks virs 230 grādiem: 30 sekundes min.
(Piezīme. Šis profils ir paredzēts tikai kvalifikācijai. Faktiskajiem profiliem ir jābūt balstītiem uz klienta īpašo dēļu dizainu un procesu.)
