CD5845 sērija ir augstas -veiktspējas,-ekonomiski izdevīga vadu-SMD jaudas induktors. Tam ir 4,5 mm profils, un tas ir paredzēts lietojumiem, kas prasa izcilu strāvas pārvaldību, piedāvājot augstu piesātinājuma strāvu (Isat) līdz 9,50 A.
Izgatavota ar izturīgu, metalizētu ferīta serdi, sērija CD5845 nodrošina izcilu triecienizturību un izturību. Šis lieljaudas induktors aptver ārkārtīgi plašu induktivitātes diapazonu no 0,56 µH līdz 1000 µH (1 mH). Izvēlētais induktora serdes materiāls nodrošina lielisku veiktspējas un izmaksu līdzsvaru. CD5845 nodrošina izcilu lodējamību un ir iepakots reljefā nesējlentē automatizētai SMT montāžai, padarot to par daudzpusīgu SMD jaudas induktors daudziem dizainiem.
Galvenās iezīmes
Augsta piesātinājuma strāva:Nominālais spriegums līdz 9,50 A (Isat), ideāli piemērots{1}}jaudas intensīvām lietojumprogrammām.
Plašs induktivitātes diapazons:0,56 µH līdz 1000 µH.
Izturīga konstrukcija:Ferīta trumuļa serde ar metalizāciju augstai triecienizturībai.
Zema līdzstrāvas pretestība (DCR).
Automatizācija-Gatavs:Piegādāts reljefā lentē.
Saderīgs ar RoHS.
Lietojumprogrammas
CD5845 lielā strāvas jauda padara to par lielisku izvēli izturīgām līdzstrāvas-līdzstrāvas pārveidotāju induktoriem un kā induktora filtru dažādās sistēmās:
Piezīmjdatori, galddatori un serveri
1
>>
LED apgaismojums
2
>>
Plakanie{0}}ekrāna televizori, zilo-staru disku ierakstītāji, televizora pierīces
3
>>
DC uz maiņstrāvas invertori
4
>>
Telekomunikāciju bāzes stacijas
5
Elektriskās īpašības
|
Daļas Nr. |
Induktivitāte (L) (µH) |
Testa frekvence (kHz/volts) |
DCR (Ω) MAX. |
Piesātinājuma strāva (Isat) (A) MAX. |
|
CD5845-R56M |
0.56 ± 20% |
100/0.25 |
0.007 |
9.50 |
|
CD5845-1R0N |
1.0 ± 30% |
100/0.25 |
0.012 |
6.00 |
|
CD5845-1R5M |
1.5 ± 20% |
100/0.25 |
0.014 |
5.20 |
|
CD5845-2R2M |
2.2 ± 20% |
100/0.25 |
0.018 |
4.50 |
|
CD5845-3R3M |
3.3 ± 20% |
100/0.25 |
0.025 |
3.50 |
|
CD5845-4R7M |
4.7 ± 20% |
100/0.25 |
0.035 |
3.10 |
|
CD5845-6R8M |
6.8 ± 20% |
100/0.25 |
0.047 |
2.50 |
|
CD5845-8R2M |
8.2 ± 20% |
100/0.25 |
0.059 |
2.20 |
|
CD5845-100K |
10 ± 10% |
100/0.25 |
0.068 |
2.00 |
|
CD5845-120K |
12 ± 10% |
100/0.25 |
0.075 |
1.80 |
|
CD5845-150K |
15 ± 10% |
100/0.25 |
0.105 |
1.70 |
|
CD5845-220K |
22 ± 10% |
100/0.25 |
0.164 |
1.50 |
|
CD5845-330K |
33 ± 10% |
100/0.25 |
0.230 |
1.20 |
|
CD5845-470K |
47 ± 10% |
100/0.25 |
0.370 |
1.00 |
|
CD5845-560K |
56 ± 10% |
100/0.25 |
0.420 |
0.72 |
|
CD5845-680K |
68 ± 10% |
100/0.25 |
0.460 |
0.61 |
|
CD5845-101K |
100 ± 10% |
100/0.25 |
0.610 |
0.52 |
|
CD5845-151K |
150 ± 10% |
100/0.25 |
0.860 |
0.40 |
|
CD5845-221K |
220 ± 10% |
100/0.25 |
1.370 |
0.35 |
|
CD5845-331K |
330 ± 10% |
100/0.25 |
1.850 |
0.25 |
|
CD5845-391K |
390 ± 10% |
100/0.25 |
2.200 |
0.23 |
|
CD5845-471K |
470 ± 10% |
100/0.25 |
2.400 |
0.20 |
|
CD5845-681K |
680 ± 10% |
100/0.25 |
3.600 |
0.15 |
|
CD5845-102K |
1000 ± 10% |
1/0.25 |
5.760 |
0.13 |
Piezīmes:
Pārbaudes apstākļi:Visi testa dati attiecas uz 25 grādu apkārtējo vidi.
Darba temperatūras diapazons:-40 grādiem līdz +125 grādiem .
Isat (piesātinājuma strāva):Līdzstrāva (A), kuras dēļ L₀ samazināsies par aptuveni 10%.
Temperatūras ierobežojums:Detaļu temperatūra (apkārtējā + temperatūras paaugstināšanās) nedrīkst pārsniegt 125 grādus sliktākajos{2}}darbības apstākļos.

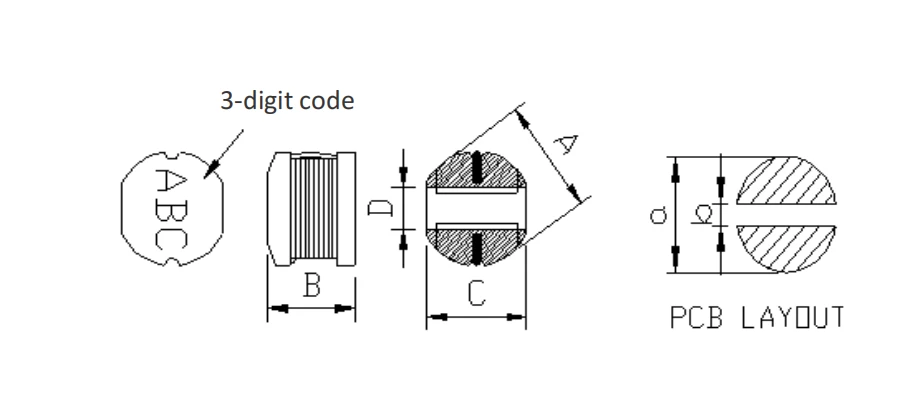

Forma un izmēri
Iepakojums
Iepakojums:Reljefs Carrier lente
Ruļļa diametrs (A):330 mm
Lentes platums (W):12 mm
Daudzums/spole:1500 gab

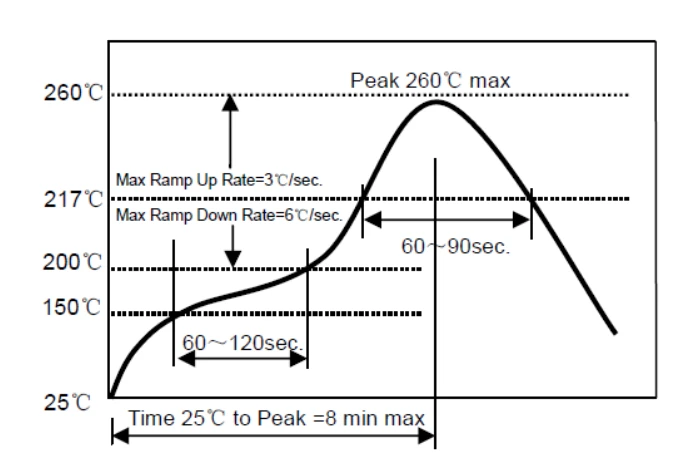

Lodēšanas pārplūdes profils
Priekšsildīšanas stāvoklis:150-200 grādi / 60-120 sek.
Atļautais laiks virs 217 grādiem:60-90 sek.
Maksimālā temperatūra:260 grādi
Maksimālais laiks pie maksimālās temperatūras:10 sek.
Atļautais pārpludināšanas laiks:2x max
Lodēšanas pasta: Sn/3.0Ag/0.5Cu
(Piezīme. Šis profils ir paredzēts tikai kvalifikācijai, un tas nav paredzēts, lai norādītu plātņu montāžas profilus. Faktiskajiem profiliem ir jābūt balstītiem uz klienta īpašo plātņu dizainu un procesu.)
